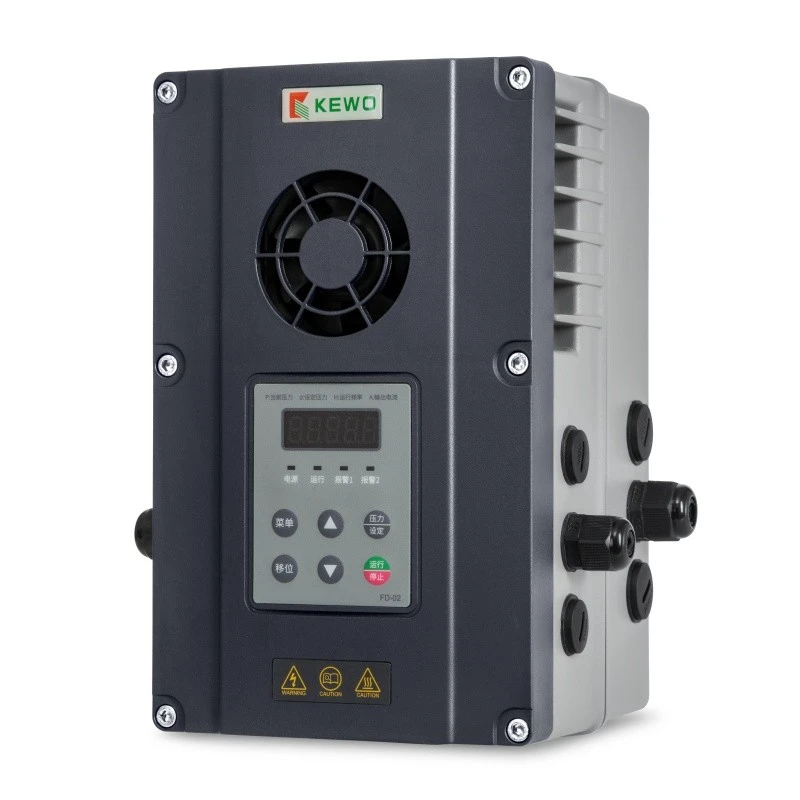

اعلی تحفظ کی فریکوئنسی انورٹر تقسیم کیا

پروجیکٹ

تفصیلات

کنٹرول کی خصوصیات

کنٹرول کا طریقہ

اوپن لوپ ویکٹر

V/F کنٹرول

بند لوپ ویکٹر*

ٹارک شروع کرنا

0.5Hz 180 ٪

0.5Hz 150 ٪

0.00Hz 180 ٪

اسپیڈریج

1:100

1:100

1:1000

مستحکم رفتار کی درستگی

-

-

±0.02%

ٹورک کی درستگی

-

-

±5%

موٹر کی قسم

AC غیر متزلزل موٹر ، AC مستقل مقناطیس ہم وقت ساز موٹر (FD500S)

فنکشنل ڈیزائن

زیادہ سے زیادہ تعدد

جنرل ویکٹر کنٹرول: 400Hz V/F کنٹرول: 4000 ہ ہرٹز

تعدد حل

ڈیجیٹل سیٹنگ: 0.01Hz ینالاگ ترتیب: زیادہ سے زیادہ تعدد × 0.025 ٪

کیریئر فریکوئنسی

0.5K-16KHz ، کیریئر فریکوینسی آپریٹنگ درجہ حرارت کے مطابق خود بخود ایڈجسٹ کی جاسکتی ہے

تعدد ترتیب دینے کا طریقہ

آپریشن پینل ، ینالاگ AI1 ، AI2 ، پینل پوٹینومیٹر ، ٹرمینل اپ/ڈی این کنٹرول ، مواصلات کنٹرول ، نیز پلس فریکوئنسی

ایکسلریشن اور سست خصوصیات

لکیری یا ایس - وکر ایکسلریشن/ڈیلریشن موڈ ٹائم رینج: 0.0-65000s

v/f وکر

تین طریقے: لکیری ، ملٹی - پوائنٹ ، اور N - پاور

ڈی سی بریکنگ کی صلاحیت

ڈی سی بریکنگ فریکوئینسی: 0.0-300Hz ڈی سی بریکنگ موجودہ: 0.0 ٪ -100 ٪

متحرک بریکنگ یونٹ

بریک شیٹ شامل ہے

جوگ کنٹرول

جوگ فریکوینسی رینج: 0.0-50.0Hz ، جوگ ایکسلریشن/سست وقت کا وقت: 0.0-6500s

PID میں تعمیر شدہ -

دباؤ ، بہاؤ ، درجہ حرارت ، وغیرہ پر بند - لوپ کنٹرول کا احساس کرنا آسان ہے۔

PLC ملٹی - رفتار

PLC یا کنٹرول ٹرمینلز میں بلٹ - کے ذریعے 16 اسپیڈ اقدامات حاصل کیے جاسکتے ہیں

خودکار وولٹیج ریگولیٹر (اے وی آر)

جب گرڈ وولٹیج میں تبدیلی آتی ہے تو ، یہ خود بخود آؤٹ پٹ وولٹیج کو مستحکم رکھ سکتا ہے

اوورلوڈ صلاحیت

موجودہ 60 کی دہائی میں 150 ٪ ریٹیڈ ؛ 180 ٪ ریٹیڈ موجودہ 3s

اوور وولٹیج اور اوور اسپیڈ اسٹال کنٹرول

آپریشن کے دوران موجودہ اور وولٹیج کو خود بخود محدود کریں تاکہ بار بار اوورکورینٹ اور اوور وولٹیج کے تحفظ کو روکا جاسکے

تیزی سے موجودہ محدود فنکشن

زیادہ سے زیادہ خرابیوں کو کم سے کم کریں ، اس بات کو یقینی بنائیں کہ ماڈیول کو زیادہ سے زیادہ نقصان نہ پہنچے ، اور انورٹر کے معمول کے عمل کی حفاظت کریں۔

ٹارک کی حد اور کنٹرول

"کھدائی کرنے والا" خصوصیت آپریشن کے دوران ٹارک کو خود بخود محدود کردیتی ہے تاکہ بار بار اوورکورینٹ ٹرپنگ کو روکا جاسکے۔ ویکٹر کنٹرول موڈ ٹارک کنٹرول حاصل کرسکتا ہے۔

ٹائم کنٹرول فنکشن

واحد وقت کا وقت اور پوری مشین کا جمع چلنے والا وقت مقرر کریں۔

کمانڈ ماخذ

آپریشن پینل ، کنٹرول ٹرمینلز ، سیریل مواصلات کی ترتیب ، اور باہمی سوئچنگ کا احساس کرسکتے ہیں۔

تعدد ماخذ

ڈیجیٹل ترتیب ، ینالاگ وولٹیج ، ینالاگ کرنٹ ، پلس کی ترتیب ، سیریل مواصلات ، معاون تعدد ماخذ کے اضافے یا گھٹاؤ ، اور ان کے مابین تبدیل کیا جاسکتا ہے۔

تحفظ کی تقریب

موٹر شارٹ سرکٹ کا پتہ لگانے ، ان پٹ اور آؤٹ پٹ مرحلے کے نقصان سے متعلق تحفظ ، حد سے زیادہ تحفظ ، اوور وولٹیج پروٹیکشن ، انڈر وولٹیج پروٹیکشن ، اوورلوڈ پروٹیکشن ، اوورلوڈ تحفظ

ماحول

استعمال کی جگہ

گھر کے اندر ، براہ راست سورج کی روشنی سے باہر ، اعلی درجہ حرارت کی اشیاء ، سنکنرن گیسوں ، آتش گیر گیسوں اور مائعات ، تیل کی دھند ، پانی کے بخارات ، ٹپکنے والا پانی یا نمک سے دور ، بصورت دیگر مہر بند کنٹرول کابینہ انسٹال کریں

اونچائی

1000m سے نیچے ، جب اونچائی 1000m سے زیادہ ہوجائے تو ، اونچائی میں ہر 100 میٹر اضافے کے لئے درجہ بندی 1 ٪ سے حاصل کی جائے گی۔

مواصلات

معیاری RS485 مواصلات ، اختیاری پروفیٹ ، ایتھرکیٹ ، CAN CAN CAN CAN CAN CAN CAN

ماڈل

یونیورسل وال ماؤنٹ (تصویر A)

فلانج انسٹالیشن (فگر بی)

تنصیب کے طول و عرض (ملی میٹر)

مجموعی طول و عرض (ملی میٹر)

تنصیب کے طول و عرض (ملی میٹر)

W

H

W1

H1

D

پیچ

M

N

پیچ

FD 500-2T0.75 GB

90

240

195

256

150

M6

70

70

M5

FD 500-2T1.5 GB

FD 500-4T0.75 GB

FD 500-4T1.5 GB

FD 500-4T2.2 GB

FD 500-4T3.7 GB

FD 500-4T5.5 GB
